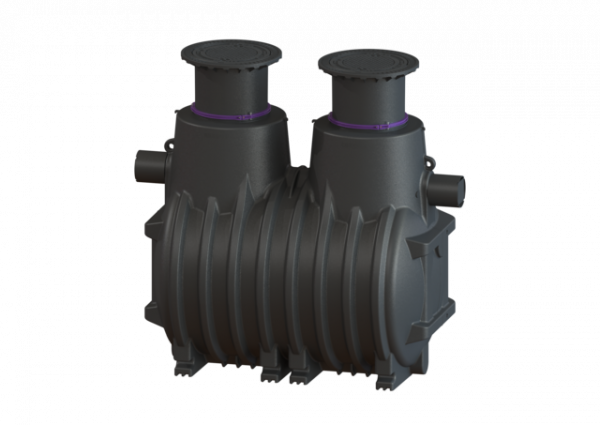

KESSEL Koaleszenzabscheider EasyOil ground, NS 6, Sys. A, 4300 l, Bel.Kl. D
- Artikel-Nr.: 41093737
- Artikelzustand: Neu
- Herstellernummer: 99706.30D
Der Abscheider für
Leichtflüssigkeiten ist für den
Erdeinbau geeignet und mit einem... mehr
Produktinformationen "KESSEL Koaleszenzabscheider EasyOil ground, NS 6, Sys. A, 4300 l, Bel.Kl. D"
Der Abscheider für
Leichtflüssigkeiten ist für den
Erdeinbau geeignet und mit einem
herausnehmbaren Koaleszenzeinsatz
ausgestattet. Der Sammelbehälter
aus dauerhaft beständigem
Kunststoff -PE- enthält einen
integrierten Schlammfang sowie eine
selbsttätige Verschlusseinrichtung.
Zwei tagwasserdichte Abdeckungen
ermöglichen einen einfachen Zugang
für Reinigungs- und
Wartungsarbeiten.
Bei Belastungsklasse D ist
bauseits eine Lastverteilplatte zu
verbauen. Die Bewehrungspläne sind
bei der KESSEL AG erhältlich.
Bauseitiger Anschluss an Zu- und
Auslauf mit PE-HD-Rohren nach DIN
19537, PVC-KG-Rohren nach DIN
19534, PP oder AS an werksseitigen
Edelstahlrohrstutzen möglich. Bei
der Wahl der passenden Dichtungen
und Rohrmaterialien sind die
gültigen Normen zu beachten.
Gewährleistung auf den Werkstoff
PE 20 Jahre.
Ausführung
Nenngröße -NS-: 6
Entsorgungsart: manuell mit
Saugschlauch
Koaleszenzeinsatz: ja
Tragfähigkeit -DIN 19901-: E4
Allgemeine Merkmale
Material: PE
Einbausituation: Einbau ins
Erdreich
Auslieferungszustand:
installationsfertig
-Verbindungsteile sind bauseits
anzuschließen-
Zulassung: Z-83.8-54
Abscheiderklasse: System A
-ehemals Klasse I-
Anwendungsspektrum für
Leichtflüssigkeiten: von 0,85 bis
0,95 g/cm3
Abmessungen
Gewicht netto: 703 kg
Gewicht brutto: 710 kg
Abmessungen: 280X200X250 CM/
90X90X140 CM mm
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 1810 mm
Überstand: 120 mm
TEÜ: 700 - 1.500
T-TEÜ: 180
Länge max.: 2940 mm
Einbringmaß Breite: 1760 mm
Einbringmaß Länge: 2590 mm
Einbautiefe: 850 - 1230 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück, 5 Grad
neigbar
Behälter/Grundkörper
Einbautiefe: 850 - 1230 mm
Auslauf Nennweite -DA-: 200 mm
Abstand Rohrsohle Auslauf zu
Behälterboden: 1600 mm
Auslauf Nennweite -DN-: 200
Abstand Rohrsohle Zulauf zu
Behälterboden: 1630 mm
Zulauf Nennweite -DA-: 200 mm
Zulauf Nennweite -DN-: 200
Lichte Weite Einstieg -LW-: 600
Abdeckungsmerkmale
Abdeckung Material: Grauguss
Verriegelung: unverriegelt
Belastungsklasse: D 400 -EN 124-
Abdeckung Farbe: schwarz
Dichtheit: geruchs- und
tagwasserdicht
Abdeckungsart: Abdeckplatte
Abdeckung Breite: 680,00
Abdeckung Höhe: 50,00
Abdeckung Länge: 680,00
Abwasserinhalt
Belastungsklasse: D 400 -EN 124-
