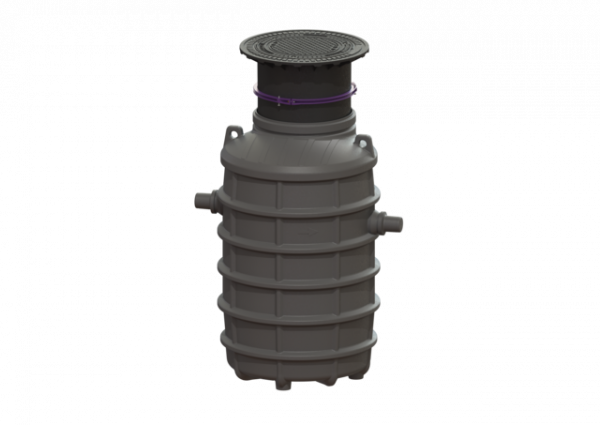

KESSEL Fettabscheider EasyClean ground NS 4, Standard, 800-1200 mm, Klasse D
- Artikel-Nr.: 41093623
- Artikelzustand: Neu
- Herstellernummer: 93004/120D
Der Abscheider für fetthaltiges
Abwasser ist für den Erdeinbau
geeignet und verzichtet auf... mehr
Produktinformationen "KESSEL Fettabscheider EasyClean ground NS 4, Standard, 800-1200 mm, Klasse D"
Der Abscheider für fetthaltiges
Abwasser ist für den Erdeinbau
geeignet und verzichtet auf
metallische Bauteile im Behälter.
Der Sammelbehälter aus dauerhaft
beständigem Kunststoff -PE- ist mit
einem integrierten Schlammfang
ausgestattet und besitzt ein
abgerundetes Bodenteil für eine
schnelle und saubere Entsorgung.
Der Zugang für Reinigungs- und
Wartungsarbeiten ist über eine oder
mehrere Revisionsöffnungen möglich.
Die manuelle Entsorgung erfolgt
bei geöffnetem Behälter.
Bei Belastungsklasse D ist
bauseits eine Lastverteilungsplatte
zu verbauen. Die Bewehrungspläne
sind bei der KESSEL AG erhältlich.
Gewährleistung auf den Werkstoff
PE 20 Jahre.
Ausführung
Hinweis Einbau: Erdeinbau
frostfreie Tiefe 1200 mm
Schachtsystem:
Standard-Schachtsystem
Entsorgungsvariante: Standard
Schredder-Mix-System: nein
Schauglas: nein
Nenngröße -NS-: 4
SonicControl: nein
Fülleinrichtung nach DIN 1988:
nein
Entsorgungsart: manuell mit
Saugschlauch
Tragfähigkeit -DIN 19901-: E4
Allgemeine Merkmale
Material: PE
Norm: EN 1825: 2004
Einbausituation: Einbau ins
Erdreich
Auslieferungszustand:
installationsfertig
-Verbindungsteile sind bauseits
anzuschließen-
Abmessungen
Gewicht netto: 145 kg
Gewicht brutto: 152 kg
Abmessungen: 1100X1400X2070MM mm
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 500 mm
Durchmesser: 648 mm
Einbringmaß Höhe: 1550 mm
Einbringmaß Breite: 1106 mm
Einbringmaß Länge: 1380 mm
Einbautiefe: 800 - 1200 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück, 5 Grad
neigbar
Behälter/Grundkörper
Einbautiefe: 800 - 1200 mm
Auslauf Nennweite -DA-: 110 mm
Abstand Rohrsohle Auslauf zu
Behälterboden: 1040 mm
Auslauf Nennweite -DN-: 100
Abstand Rohrsohle Zulauf zu
Behälterboden: 1110 mm
Zulauf Nennweite -DA-: 110 mm
Zulauf Nennweite -DN-: 100
Anschluss Zu-/Auslaufstutzen:
PE-HD-Rohre nach DIN 19537,
PVC-KG-Rohre nach DIN 19534, PP
oder AS
Lichte Weite Einstieg -LW-: 600
Abdeckungsmerkmale
Abdeckung Material: Grauguss
Verriegelung: unverriegelt
Belastungsklasse: D 400 -EN 124-
Abdeckung Farbe: schwarz
Dichtheit: geruchs- und
tagwasserdicht
Abdeckungsart: Abdeckplatte
Abdeckung Höhe: 95,00
Abwasserinhalt
Belastungsklasse: D 400 -EN 124-
Steuerung
Schaltgerät: nein
