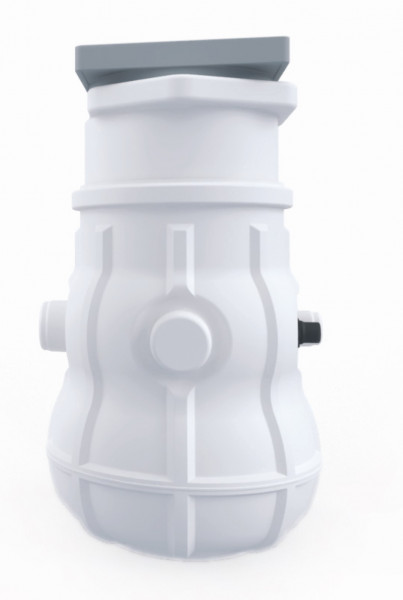

Schmutzwasser-Hebeanlage Unterflur Saniquick UFT 100 - TP28M10/2 D Einsatz: Automatische Schmutzwasserentsorgung unterhalb der Kanal-Rückstauebene, in überflutungsgefährdeten Räumen, zur Kellerentwässerung. Zum Anschluss von Waschbecken, Waschmaschine, Dusche, Badewanne. Einbau in Kellern, Souterrain, Bad, Garageneinfahrten, Treppenniedergängen. Aufstellung: Sammelschacht zur Unterflur-Installation mit bodengleicher Abdeckung. Fördermedium: Klar- und Schmutzwasser. Max. Temperatur des Fördermediums: 35 Grad C, kurzzeitig bis 60 Grad C. Bauart: Anschlussfertige Installationseinheit mit Schmutzwassersammelschacht zum Bodeneinbau als Doppel-Hebeanlage mit zwei Pumpen und Steuerung bestehend aus: Sammelschacht: Auftriebssicherer Kunststoff-Schacht, Behältervolumen 120 l, Nutzvolumen 66 l, mit 3 Zulaufstutzen DN 100. Stutzen DN 70 für Entlüftung und Kabeldurchführung. Höhenverstellbarer Ausgleichsrahmen zum Anpassen der Abdeckplatte an das Bodenniveau. Abdeckplatte mit Bodenablauf und Geruchsverschluss, beidseitig verwendbar als Ablaufrost oder Fliesenrahmen. Rahmen und Platte drehbar zum Ausrichten nach der Fliesenflucht. Anschlussverschraubung und Druckleitung zu den Pumpen im Behälter, einschließlich Rückschlagklappe. Schachtverlängerung bis max. 500 mm über handelsübliches KG Rohr (DN400) möglich. Kann im Grundwasser gefährdeten Bereich eingesetzt werden, der Wasserspiegel kann bis zu 3 m über Oberkante Behälter liegen. Einbaugarnitur: Anschlussverriegelung und Druckleitung zur Pumpe im Behälter, einschließlich Rückschlagklappe. Bauart Pumpe: Zwei einstufige Schmutzwasser-Tauchmotorpumpen. Offenes Einschaufelrad mit einem freien Durchgang von 28 mm. Wellendichtung: Drehrichtungsunabhängige Kombination von Gleitringdichtung (Siliziumkarbid/Siliziumkarbid) und Radialdichtung in Ölsperrkammer. Welle/Lagerung: Stark dimensionierte Chromstahl-Motorwelle, dauergeschmierte Wälzlager. Steuerung: Elektronisches Schaltgerät zur Steuerung und Überwachung aller wichtigen Betriebsfunktionen. Pneumatische Niveausteuerung mit Staudruckschaltung. Pumpenwechsel nach jedem Schaltspiel. Zuschaltung der zweiten Pumpe bei Spitzenlast. Bei Ausfall einer Pumpe automatisches Umschalten auf Reservepumpe. Überlastschutz mit Motorschutzrelais. Optische Störanzeige. Alarmsignal durch eingebauten Summer. Potentialfreie Sammelstörmeldung. Konfiguration über kostenlose HOMApp möglich. Kommunikation zwischnen HOMApp und Steuerung über Bluetooth. Technische Daten: Förderstrom Q: 22,0 m3/h - 0,0 m3/h Förderhöhe Hman: 0,5 m - 13,6 m Anzahl Pumpen: 2 Behältervolumen: 120 l Leistung P1: 1,0 kW Leistung P2: 0,7 kW Frequenz: 50 Hz Spannung: 400 V Stromart: 3 Ph Nennstrom: 1,8 A Startart: Direkt Druckanschluss: R 1 1/4 AG Gewicht: 57 kg Drehzahl: 2900 1/min Anschlusskabel: H07RN-F - 4G1,5 Länge Anschlusskabel: 10 m Fabrikat: HOMA
