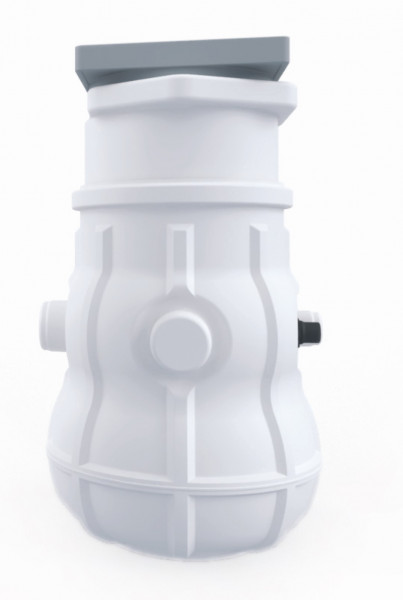

Schmutzwasser-Hebeanlage Unterflur Saniquick UFT 100 - CH150 WA Einsatz: Automatische Schmutzwasserentsorgung unterhalb der Kanal-Rückstauebene, in überflutungsgefährdeten Räumen, zur Kellerentwässerung. Zum Anschluss von Waschbecken, Waschmaschine, Dusche, Badewanne. Einbau in Kellern, Souterrain, Bad, Garageneinfahrten, Treppenniedergängen. DIN EN 12050-2: TÜV Zertifiziert, Bauart geprüft und überwacht. Aufstellung: Sammelschacht zur Unterflur-Installation mit bodengleicher Abdeckung. Fördermedium: Klar- und Schmutzwasser. Max. Temperatur des Fördermediums: 35 C, kurzzeitig bis 60 C. Bauart: Anschlussfertige Installationseinheit mit Schmutzwassersammelschacht zum Bodeneinbau als Doppel-Hebeanlage mit zwei Pumpen und Steuerung bestehend aus: Sammelschacht: Auftriebssicherer Kunststoff-Schacht, Behältervolumen 120 l, Nutzvolumen 66 l, mit 3 Zulaufstutzen DN 100. Stutzen DN 70 für Entlüftung und Kabeldurchführung. Höhenverstellbarer Ausgleichsrahmen zum Anpassen der Abdeckplatte an das Bodenniveau. Abdeckplatte mit Bodenablauf und Geruchsverschluss, beidseitig verwendbar als Ablaufrost oder Fliesenrahmen. Rahmen und Platte drehbar zum Ausrichten nach der Fliesenflucht. Anschlussverschraubung und Druckleitung zu den Pumpen im Behälter, einschließlich Rückschlagklappe. Schachtverlängerung bis max. 500 mm über handelsübliches KG Rohr (DN400) möglich. Kann im Grundwasser gefährdeten Bereich eingesetzt werden, der Wasserspiegel kann bis zu 3 m über Oberkante Behälter liegen. Einbaugarnitur: Anschlussverriegelung und Druckleitung zur Pumpe im Behälter, einschließlich Rückschlagklappe. Bauart Pumpe: Zwei einstufige Schmutzwasser-Tauchmotorpumpen. Offenes Mehrschaufelrad mit einem freien Durchgang von 20 mm. Wellendichtung: Welle/Lagerung: Stark dimensionierte Chromstahl-Motorwelle, dauergeschmierte Wälzlager. Motor: Druckwasserdichter, mediumumfluteter Motor mit 2-poliger Wicklung. Isolationsklasse der Wicklung F, Schutzart IP 68. Thermofühler zur Temperaturüberwachung in der Wicklung. Motorkühlung: Mantelkühlung des Motors durch Fördermedium. Steuerung: Elektronisches Schaltgerät zur Steuerung und Überwachung aller wichtigen Betriebsfunktionen. Pneumatische Niveausteuerung mit Staudruckschaltung. Pumpenwechsel nach jedem Schaltspiel. Zuschaltung der zweiten Pumpe bei Spitzenlast. Bei Ausfall einer Pumpe automatisches Umschalten auf Reservepumpe. Überlastschutz mit Motorschutzrelais. Optische Störanzeige. Alarmsignal durch eingebauten Summer. Potentialfreie Sammelstörmeldung. Konfiguration über kostenlose HOMApp möglich. Kommunikation zwischnen HOMApp und Steuerung über Bluetooth. Werkstoffe: Sammelbehälter: PE Einbaugarnitur: Kunststoff PP-GF Saugsieb: Kunststoff PP-GF Laufrad: Kunststoff PP-GF Motorgehäuse: hochbeständiger Edelstahl Außengehäuse: Kunststoff PP-GF Motorwelle: hochbeständiger Edelstahl Mechan. Verbindungsteile: Rostfreier Edelstahl Elastomere: NBR Technische Daten: Förderstrom Q: 12,5 m3/h - 0,0 m3/h Förderhöhe Hman: 0,5 m - 10,5 m Anzahl Pumpen: 2 Behältervolumen: 120 l Leistung P1: 0,8 kW Leistung P2: 0,4 kW Frequenz: 50 Hz Spannung: 230 V Stromart: Wechselstrom Nennstrom: 3,5 A Startart: Direkt Druckanschluss: R 1 1/4 AG Gewicht: 32 kg Drehzahl: 2850 1/min Anschlusskabel: H07RN-F - 3G1 Länge Anschlusskabel: 10 m Lieferumfang: Sammelschacht mit Ausgleichsrahmen und befliesbare Abdeckplatte, 2 Pumpen mit Rückschlagklappe und Verrohrung, 10 m Anschlusskabel, PCM Steuergerät mit pneumatischer Niveausteuerung und Alarmmeldung. Fabrikat: HOMA
