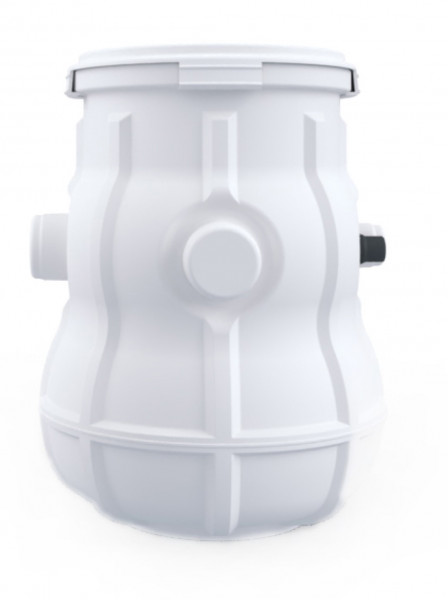

Schmutzwasser-Hebeanlage Überflur Saniquick BT 100 - TP28M10/2 D Einsatz: Fördern von sauberem oder verschmutztem Wasser, auch mit Feststoffanteilen. Zur automatischen Schmutzwasserentsorgung unterhalb der Kanal-Rückstauebene. Zum Anschluss von Waschbecken und Waschmaschine in Kellerräumen und Souterrain. DIN EN 12050-2: TÜV Zertifiziert, Bauart geprüft und überwacht. Aufstellung: Sammelbehälter zur Überflur-Installation mit geruchsdichter Abdeckung. Fördermedium: Klar- und Schmutzwasser. Max. Temperatur des Fördermediums: 35 C, kurzzeitig bis 60 C. Bauart: Anschlussfertige Installationseinheit mit Schmutzwassersammelschacht als Doppel-Hebeanlage mit zwei Pumpen und Steuerung bestehend aus: Sammelschacht: Kunststoff-Schacht, Behältervolumen 120 l, Nutzvolumen 66 l, mit 3 Zulaufstutzen DN 100. Stutzen DN 70 für Entlüftung und Kabeldurchführung. Anschlussverschraubung und Druckleitung zu den Pumpen im Behälter, einschließlich Rückschlagklappe. Einbaugarnitur: Anschlussverriegelung und Druckleitung zur Pumpe im Behälter, einschließlich Rückschlagklappe. Bauart Pumpe: Zwei einstufige Schmutzwasser-Tauchmotorpumpen. Offenes Einschaufelrad mit einem freien Durchgang von 28 mm. Wellendichtung: Drehrichtungsunabhängige Kombination von Gleitringdichtung (Siliziumkarbid/Siliziumkarbid) und Radialdichtung in Ölsperrkammer. Welle/Lagerung: Stark dimensionierte Chromstahl-Motorwelle, dauergeschmierte Wälzlager. Motor: Druckwasserdichter, ölgefüllter Motor mit 2-poliger Wicklung. Isolationsklasse der Wicklung H, Schutzart IP 68. Thermofühler zur Temperaturüberwachung in der Wicklung. Motorkühlung: Mantelkühlung des Motors durch Fördermedium. Steuerung: Elektronisches Schaltgerät zur Steuerung und Überwachung aller wichtigen Betriebsfunktionen. Pneumatische Niveausteuerung mit Staudruckschaltung. Pumpenwechsel nach jedem Schaltspiel. Zuschaltung der zweiten Pumpe bei Spitzenlast. Bei Ausfall einer Pumpe automatisches Umschalten auf Reservepumpe. Überlastschutz mit Motorschutzrelais. Optische Störanzeige. Alarmsignal durch eingebauten Summer. Potentialfreie Sammelstörmeldung. Konfiguration über kostenlose HOMApp möglich. Kommunikation zwischnen HOMApp und Steuerung über Bluetooth. Werkstoffe: Sammelbehälter: PE Einbaugarnitur: Kunststoff PP-GF Motorgehäuse: GG EN-GJL-250 Pumpengehäuse: GG EN-GJL-250 Laufrad: GG EN-GJL-250 Motorwelle: Edelstahl 1.4104 Mechan. Verbindungsteile: Edelstahl O-Ringe: NBR Gleitringdichtung (mediumseitig): SiC / SiC Technische Daten: Förderstrom Q: 22,0 m3/h - 0,0 m3/h Förderhöhe Hman: 0,5 m - 13,6 m Anzahl Pumpen: 2 Behältervolumen: 120 l Leistung P1: 1,0 kW Leistung P2: 0,7 kW Frequenz: 50 Hz Spannung: 400 V Stromart: Drehstrom Nennstrom: 1,8 A Startart: Direkt Druckanschluss: R 1 1/4 AG Gewicht: 64 kg Drehzahl: 2900 1/min Anschlusskabel: H07RN-F - 4G1,5 Länge Anschlusskabel: 10 m Lieferumfang: Sammelschacht mit Abdeckung, 2 Pumpen mit Rückschlagklappe und Verrohrung, 10 m Anschlusskabel, PCM Steuergerät mit pneumatischer Niveausteuerung und Alarmmeldung. Fabrikat: HOMA
