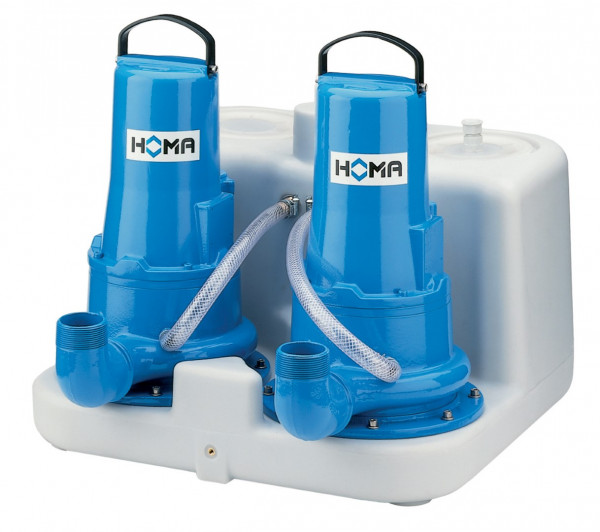

Abwasser Hebeanlage 50Hz SANIMASTER G 250-16D Einsatz: Fördern von häuslichem Abwasser und Fäkalien. Das vor dem Laufrad eingebaute Schneidwerk zerkleinert alle schneidbaren Feststoffe so, dass das Fördermedium durch Rohrleitungen ab DN 50 gepumpt werden kann. Zur Entwässerung von unterhalb der Rückstauebene liegenden Räumen, in denen Abwasser anfällt, z. B. aus Toiletten, Waschbecken, Duschen, nach DIN 12056. DIN EN 12050-1: TÜV Zertifiziert, Bauart geprüft und überwacht. Max. Temperatur des Fördermediums: 35 C, kurzzeitig bis 60 C. Bauart: Anschlussfertige Doppellhebeanlagen mit Sammelbehälterr und zwei Pumpen. Sammelbehälter: Unverrottbarer, gas- und geruchsdichter Kunststoff-Behälter. Zuläufe: DN 100/40 abgestuft horizontal in 250 mm Höhe. DN 100/40 abgestuft vertikal. Entlüftungsstutzen: DN 70 vertikal. Anschluss für Handmembranpumpe R 1" IG. Reinigungsöffnung mit Schraubdeckel. Steuerung: Elektronisches Schaltgerät zur Steuerung und Überwachung aller wichtigen Betriebsfunktionen. Pneumatische Niveausteuerung mit Staudruckschaltung. Pumpenwechsel nach jedem Schaltspiel. Zuschaltung der zweiten Pumpe bei Spitzenlast. Bei Ausfall einer Pumpe automatisches Umschalten auf Reservepumpe. Motorschutz mit Temperaturüberwachung der Wicklung. Optische Störanzeige. Alarmsignal durch eingebauten Summer. Potentialfreie Sammelstörmeldung. Drehrichtungs- Kontrollanzeige. Netzstecker. Anschlussmöglichkeit für ServCom-Diagnosegerät (s. Zubehör) zur: Abfrage von Betriebsstunden, Schaltspielen, Wartungsintervall, unnormalen Betriebsbedingungen, Veränderung der Schaltniveaus. Einfaches Nachrüsten auf netzunabhängigen Alarm durch Einsetzen von 9V Akku (s. Zubehör). Bauart Pumpe: Einstufige Tauchmotorpumpe mit horizontalem Druckanschluss G 1 1/2 IG. Offenes Mehrschaufelrad mit vorgeschalteter Schneideinrichtung zur Zerkleinerung von Feststoffen. Motor: Druckwasserdichter Elektromotor mit 2-poliger Wicklung. Isolationsklasse der Wicklung H, Schutzart IP 68. Thermofühler in der Wicklung zur Temperaturüberwachung. Dichtung: Drehrichtungsunabhängige Kombination von Gleitringdichtung (Siliziumkarbid/Siliziumkarbid) und Radialdichtung in Ölsperrkammer. Ölgefüllter Dichtungsraum mit Kontrollmöglichkeit durch Inspektionsschraube. Betriebsart: Aussetzbetrieb. Werkstoffe: Saugdeckel: GG EN-GJL-250 Schneideinrichtung: Edelstahl 1.4122 Laufrad: GG EN-GJL-250 Pumpengehäuse: GG EN-GJL-250 Motorlagergehäuse: GG EN-GJL-250 Motorgehäuse: GG EN-GJL-250 Sammelbehälter: PE Motorwelle: Edelstahl 1.4104 Mechan. Verbindungsteile: Edelstahl O-Ringe: NBR Lackierung/Beschichtung Pumpe: Zweikomponenten-Lack auf Epoxidharz-Basis, RAL 5012. Technische Daten: Förderstrom Q: 19,8 m3/h - 0,0 m3/h Förderhöhe Hman: 0,2 m - 20,8 m Anzahl Pumpen: 2 Behältervolumen: 46 l Leistung P1: 1,3 kW Leistung P2: 0,9 kW Frequenz: 50 Hz Spannung: 400 V Stromart: Drehstrom Nennstrom: 2,5 A Startart: Direkt Druckanschluss: G 1 1/2 IG Gewicht: 62 kg Drehzahl: 2900 1/min Anschlusskabel: H07RN8-F PLUS - 6G1,5 Länge Anschlusskabel: 4 m Lieferumfang: Behälter mit zwei Pumpe, Druckanschluss mit Winkel 90 G 1 1/2 IG. Elastische Verbindungsstücke für Zulauf DN 100 und Entlüftung DN 70 mit Schellen. Pneumatische Niveausschaltung. Elektronisches Steuergerät mit Netzkabel und Stecker. Fabrikat: HOMA
